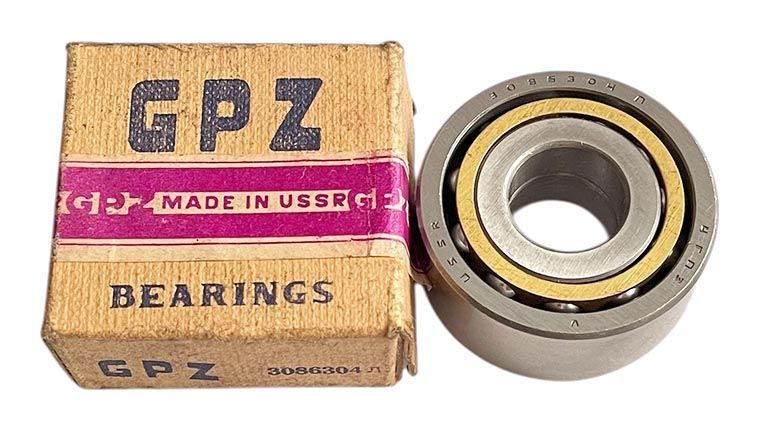

Підшипник 3086304 (3304) СРСР (4ГПЗ)
Кульковий радіально-упорний дворядний підшипник 3086304 (міжнародне позначення — 3304) — це вузол кочення, оснащений масивним латунним сепаратором. Завдяки дворядній конструкції та фіксованому куту контакту кульок, дана модель призначена для одночасного сприйняття високих радіальних та двосторонніх осьових навантажень. Модифікація з латунним сепаратором (маркування «Л») розроблена для експлуатації в умовах підвищених вібраційних навантажень, широкого температурного діапазону та інтенсивних режимів роботи.
Технічні стандарти та розробка — СРСР. Продукція була виготовлена на 4-ГПЗ (до 1991р.) відповідно до вимог технічної документації ГОСТ, що регламентує параметри міцності металу та допуски для даного класу виробів.
Технічні характеристики підшипника 3086304:
- Виробник: 4-ГПЗ
- Країна походження: СРСР
- Повне маркування: 3086304 Л (ГОСТ) / 3304 D (ISO)
- Тип підшипника: Кульковий радіально-упорний дворядний
- Внутрішній діаметр (d): 20 мм
- Зовнішній діаметр (D): 52 мм
- Ширина / висота (B / C): 22,2 мм
- Конструктивна особливість: Масивний латунний сепаратор, відкритий тип
Сфера застосування та аналоги:
Підшипник застосовується у вузлах трансмісії та головних передачах (редукторах заднього моста) важких дорожніх мотоциклів МТ «Дніпро», К-750 та «Урал». Встановлюється на ведучу шестерню (хвостовик) редуктора для фіксації валу від осьового зсуву під час передачі крутного моменту. Також використовується у промисловому обладнанні, верстатобудуванні та сільськогосподарському машинобудуванні.
Прямі геометричні аналоги за базовим номером:
- 3086304 (ГОСТ, базовий стандарт)
- 3304 / 3304 D / 3304 ATN9 (міжнародний стандарт ISO)
- 5304 (американський стандарт ANSI)
Конструктивні особливості підшипників 4ГПЗ:
- Масивний латунний сепаратор (літера «Л»): Латунний сплав має низький коефіцієнт тертя та високу теплопровідність, що забезпечує стабільну роботу та знижує ризик заклинювання деталей при пікових навантаженнях у робочій зоні механізму.
- Дворядне розташування кульок: Забезпечує жорстку фіксацію хвостовика, мінімізуючи люфти конічної пари шестерень та сприяючи рівномірному розподілу навантажень.
- Високі експлуатаційні характеристики сталі: Виготовлення бігових доріжок та тіл кочення за стандартами ГОСТ забезпечує стійкість конструкції до зносу під впливом статичних та динамічних чинників.
